Oplossingen van de opgaven van hoofdstuk 6

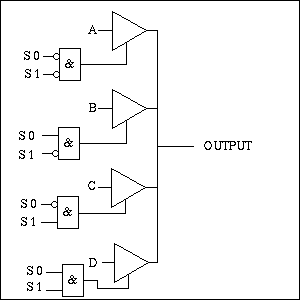

  1. In onderstaande figuur is aangegeven hoe dit gerealiseerd moet worden. Met de twee select-signalen S0 en S1 activeren we een van de vier tristate buffer die dan zijn ingangssignaal (A, B, C of D) doorgeeft naar de uitgang.

  2. Een computersysteem bestaat in het algemeen uit drie modules. CPU, MEMORY en INPUT/OUTPUT. Deze modules zijn met elkaar verbonden via drie bussen: adresbus, databus en controlebus.

  3. Een CPU met 20 adreslijnen kan 220 geheugenlocaties adresseren. Als elke locatie 1 Byte is, is de adresseercapaciteit 220 bytes = 1 megabyte.

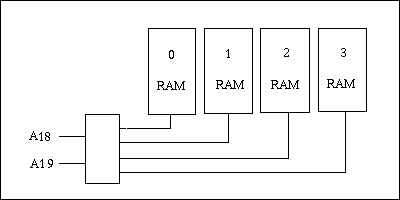

  4. De CPU kan 1 MByte adresseren. De databusbreedtes van RAM-module en CPU zijn gelijk, dus we hoeven geen modules parallel te schakelen. We geven met onderstaande schakeling elke module zijn eigen bereik in het totale adresbereik van de CPU. De decoder kiest als gevolg van A18 en A19 een van de vier modules. De overige adreslijnen van de CPU zijn met de overeenkomstige adreslijnen van alle vier de RAM modules.

  5. Een exception is een bijzondere gebeurtenis, waarop de CPU op een speciale voorgeschreven manier reageert. Voorbeelden van exceptions zijn: interrupts (zowel hard- als software) en interne systeemproblemen (delen door nul, illegal instructions, bus errors).

  6. Enkele bus-standaards:

  7. De CPU van de figuur heeft 12 adreslijnen en een databus van 8 bits breed. De totale adresseercapaciteit komt hiermee op: 212 Bytes = 4096 Bytes.

  8. A en B zijn RAM-modules omdat ze een Lees/Schrijf ingang bevatten en bovendien over veel adreslijnen beschikken (dit in tegenstelling tot I/O-poorten die meestal maar een paar adreslijnen hebben). Met 8 adreslijnen en 4 bits per locatie is de opslagcapaciteit 28 x 4 bits = 1024 bits ofwel 128 Bytes.

  9. De ROM-modules hebben een opslagcapaciteit van 27 x 8 bits = 128 Bytes.

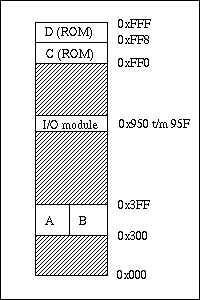

  10. De volgende figuur geeft een memory map met daarin de plaats van de aangesloten modules. Let op: het is niet op schaal getekend. Module A en B staan parallel. A bevat de even databits (D0, D2, D4 en D6), en B de oneven databits (D1, D3, D5 en D7). Het gearceerde gedeelte is wel door de CPU te adresseren, maar hier bevinden zich geen modules.

  11. Ox71 ziet er binair uit als 01110001. In module A worden de bits D0, D2, D4 en D6 opgeslagen. Dit is het bitgroepje 1101 (het laastste bit is D0 daarvoor D2 enzovoort). In module B worden de oneven bits opgeslagen. Deze vormen het bitgroepje 0100.

  12. Aangezien de I/O poort over 4 adreslijnen beschikt kunnen er 24 = 16 registers geadresseerd worden (gegeven de voorwaarde van de opgave).
